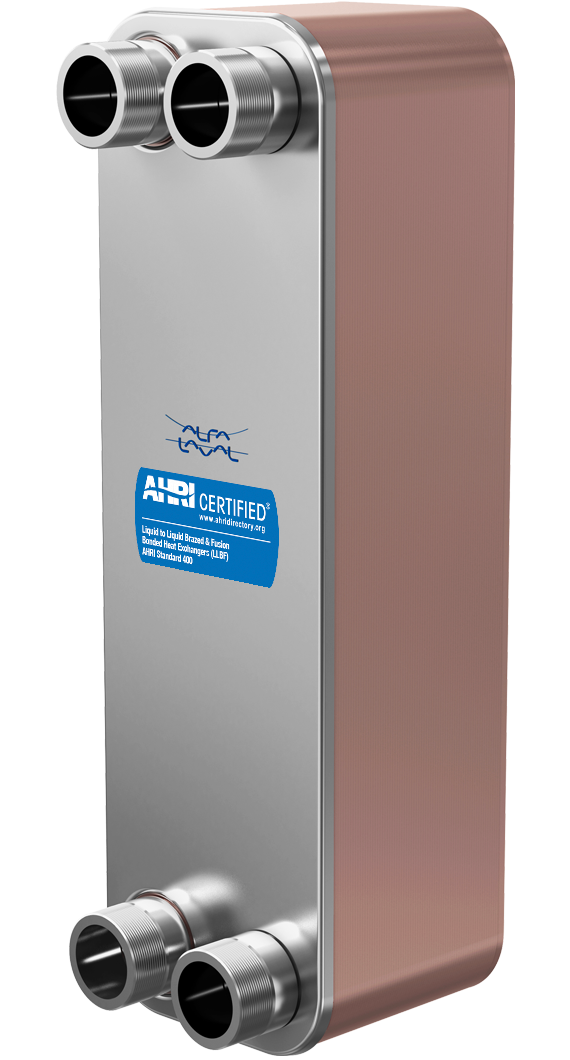

CB AQ
Kupfergelötet für maximale Effizienz und lange Lebensdauer
Alfa Laval war 1977 der erste Anbieter weltweit, der kupfergelötete Plattenwärmetauscher in Serie fertigte – ein Meilenstein, der die kontinuierliche Weiterentwicklung dieser Technologie bis heute prägt. Bei den CB AQ-Modellen handelt es sich um AHRI‑zertifizierte Varianten der bewährten CB‑Basismodelle: konstruktiv und hinsichtlich des Leistungspotenzials identisch, ergänzt um eine international anerkannte Leistungszertifizierung für maximale Planungssicherheit.
Bei dieser Bauweise werden dünne, profilierte Edelstahlplatten
unter Vakuum mit Kupfer hartverlötet. Es stehen verschiedene Plattenprägungen mit

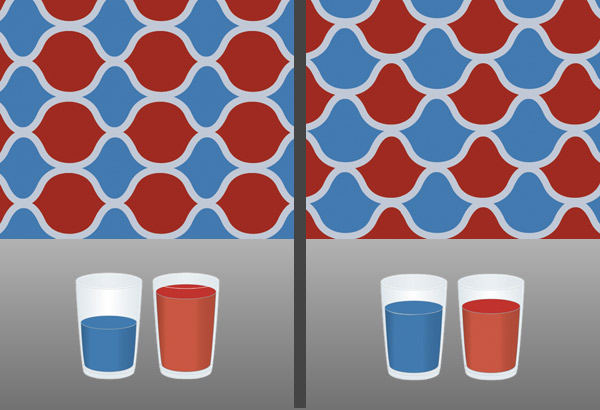

asymmetrisch | symmetrisch symmetrischen und asymmetrischen Kanälen
, als auch verschiedene thermische Längen zur Verfügung. Alle Alfa-Laval-Wärmetauscher erfüllen dabei die Vorgaben der Druckgeräterichtlinie (PED 2014/68/EU).
Allgemeine Downloads:

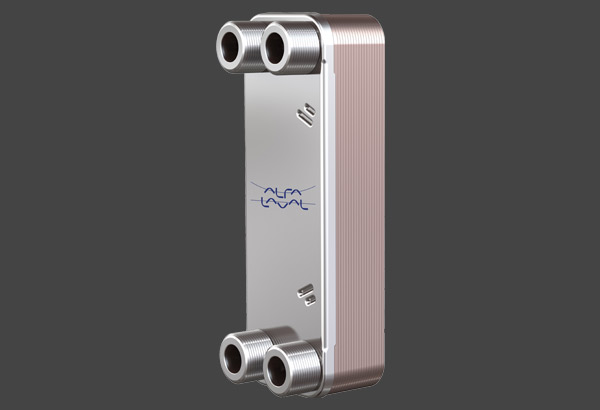

Basismodell: Alfa Laval CBH16

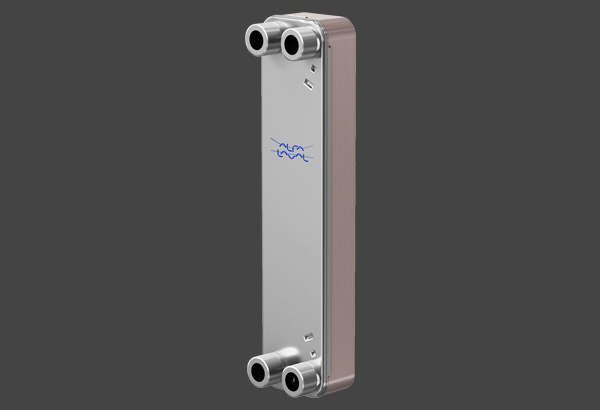

Basismodell: Alfa Laval CBH18
Basismodell: Alfa Laval CBH18DW (Doppelwand)

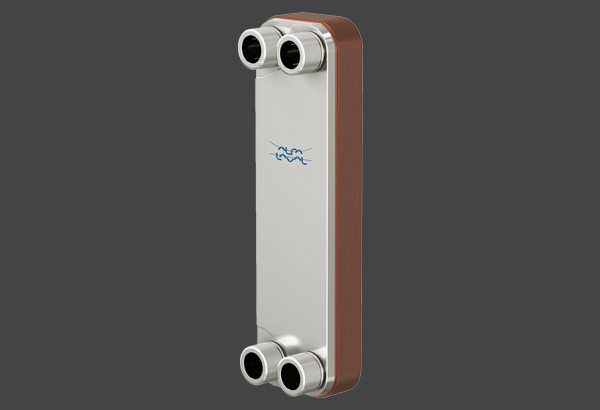

Basismodell: Alfa Laval CB20

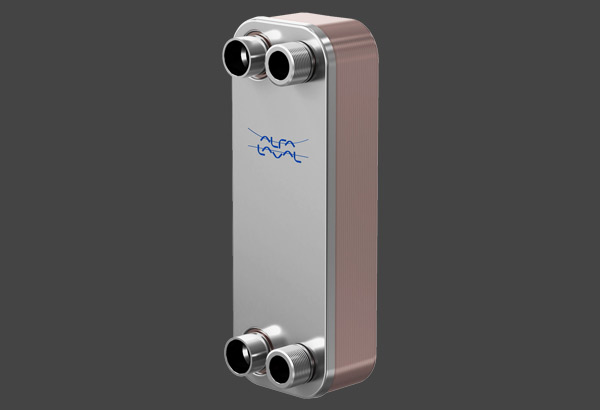

Basismodell: Alfa Laval CB30

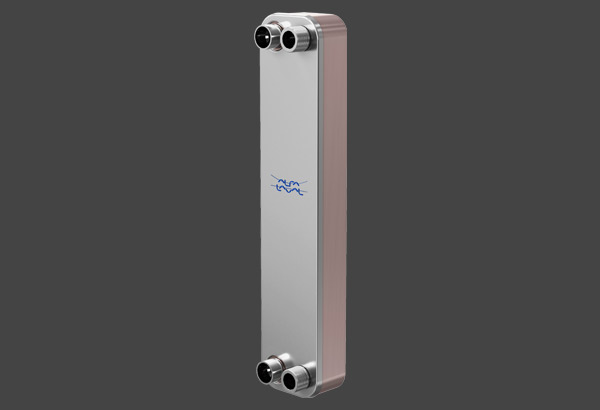

Basismodell: Alfa Laval CB60
Basismodell: Alfa Laval CB110

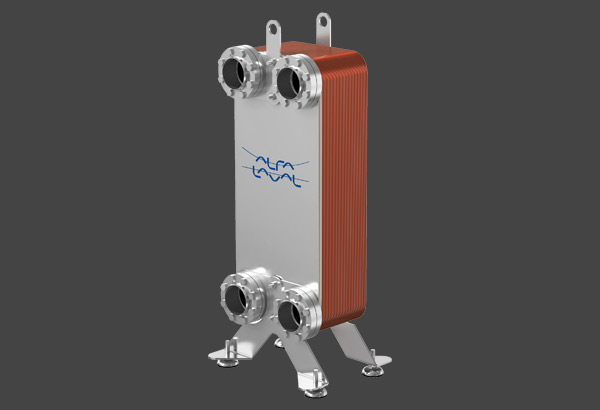

Basismodell: Alfa Laval CB200

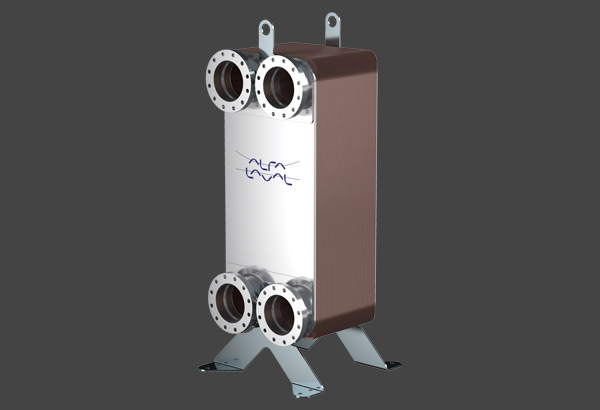

Basismodelle: Alfa Laval CB210 & CBH210

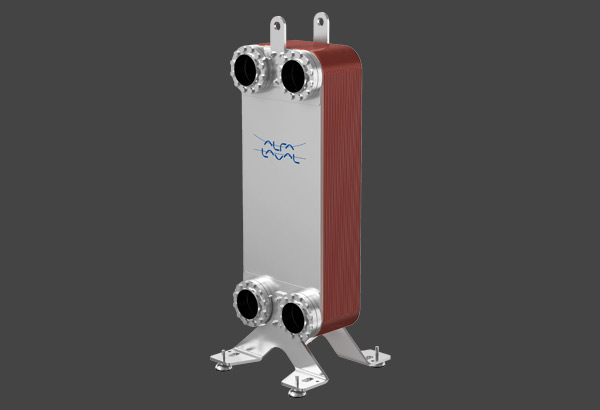

Basismodell: Alfa Laval CB400

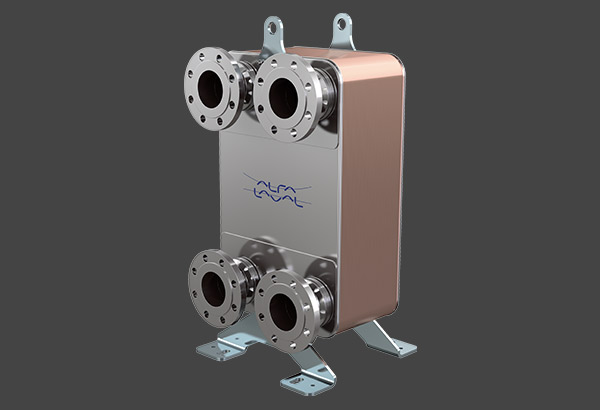

Basismodelle: Alfa Laval CB410 & CBH410AHRI
Zertifizierte Sicherheit
Zertifizierte Leistung braucht eine unabhängige Instanz und genau das leistet die
Air-Conditioning, Heating, and Refrigeration InstituteAHRI
-Zertifizierung. Der kupfergelötete CB-AQ-Wärmetauscher von Alfa Laval ist im „AHRI-Standard 400 – Liquid to Liquid Brazed & Fusion Bonded Plate Heat Exchangers (LLBF)“ geführt – dem Programm für gelötete und fusions-gebundene Plattenwärmetauscher in Flüssig-zu-Flüssig-Anwendungen
. AHRI macht damit Sicherheit für alle Beteiligten greifbar: für Alfa Laval als Hersteller, für uns als Alfa Laval Vertriebspartner, für Sie als unsere B2B-Kunden sowie für alle Endanwender. Damit entsteht für die Industrie und HVAC-Branche ein längst überfälliges Vertrauen – aufgebaut auf überprüfbaren Fakten.
ALFA LAVAL CB AQ

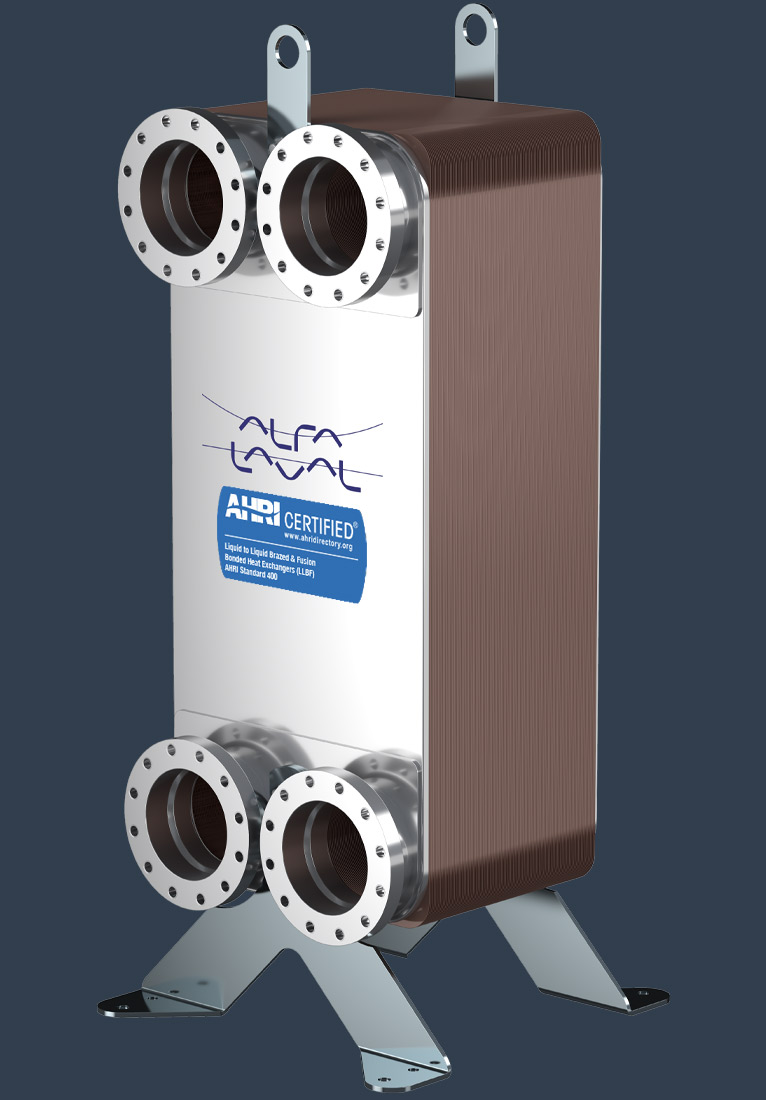

Vorteile kupfergelöteter CB-AQ-Wärmetauscher
Gelötete Wärmetauscher bestechen durch ihre kompakte Bauform und einer enormen Leistungsfähigkeit. Damit haben sie den Markt für Wärmeübertrager revolutioniert. Durch die unabhängige Zertifizierung erhalten Sie nun ein weiteres, innovatives Merkmal, welches ihre Vielfältigkeit deutlich unterstreicht.
- Innovativ und effizient
Optimiertes Plattendesign und Gegenstromführung ermöglichen Temperaturannäherungen bis 1 K – ideal für anspruchsvolle Heiz- und Kühlanwendungen.
- Vielfältig einsetzbar
Umfangreiche Einsatzmöglichkeiten in HLK und Industrie – von Heizung, Fernwärme und Trinkwasserbereitung bis zu (Öl-)Kühlung, Konditionierung und Wärmerückgewinnung.
- Kompakt und platzsparend
Platzsparende Bauform mit geringer Stellfläche – deutlich kleiner und leichter als Rohrbündel-Wärmetauscher. Einfache Handhabung bei Transport und Einbau.
von ¾"-Außengewinde bis zu Flansch DN100.
Anschlusskomponenten, Konsolen*, Füße*, Kälte*- und Wärmedämmungen (*modellabhängig)
- Wirtschaftlich
Niedrige Anschaffungskosten. Jahrzehntelange Marktpräsenz garantiert passende Nachfolger für ältere Modelle – Austausch ohne Anpassungsaufwand.
- Beständig und zuverlässig
Stabile Konstruktion für hohe Druck- und Temperaturbeständigkeit (über 30 bar, bis 225 °C). Abdichtung durch Kupferlot – kein Verschleiß.
- Breite Modellvielfalt
Über Jahrzehnte weiterentwickeltes Portfolio mit großer Auswahl an thermischen Längen und Plattenmustern. Anschlüsse von G¾“ bis Flansch DN100 sowie Zubehör wie Isolierungen, Füße, Konsolen und Anschlusskomponenten.
Kupfergelötete Wärmetauscher von Alfa Laval
Funktionsweise eines Wärmetauschers
Allgemein formuliert, handelt es sich bei einem Wärmeübertrager um ein Gerät zur Übertragung von Wärmeenergie zwischen zwei Medien, ohne dass sich diese vermischen. Eine solche indirekte Wärmeübertragung erfolgt mithilfe einer vom Anwendungsfall abhängigen Anzahl an profilierten metallischen Platten, die zu einer kompakten Einheit, dem Plattenpaket, verbunden werden. Zwischen den einzelnen Platten entstehen Kanäle, in die die beiden Medien über die Anschlüsse geleitet und wechselseitig hindurchgeführt werden. In der Regel fließen die Medien parallel im
= in entgegengesetzter RichtungGegenstrom
aneinander vorbei und werden dabei durch die Plattenprägung in Turbulenzen versetzt. Dies ermöglicht einen hohen Wirkungsgrad bei kompakter Bauweise. Typische Einsatzbereiche für Wärmeübertrager sind Prozesse zum Erwärmen
und Kühlanwendungen
.
