Alfa Laval

AlfaQ

Breite Modellpalette für anspruchsvolle Prozesse

Seit den 1960er-Jahren produziert Alfa Laval gedichtete bzw. geschraubte Plattenwärmetauscher ( GPHE ) und hat diese Bauart kontinuierlich durch innovative Details und optimierte Plattengeometrien weiterentwickelt. Die AlfaQ-Serie steht für AHRI-zertifizierte Varianten der bewährten Alfa-Laval-Basismodelle: identisch in Konstruktion und Leistungspotenzial, jedoch ergänzt um die Sicherheit einer unabhängigen Leistungszertifizierung.

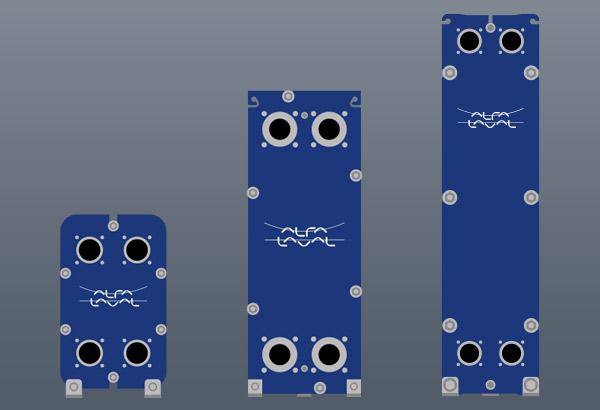

GPHE bestehen aus profilierten Wärmeübertragungsplatten, die in einem Traggestell zusammengespannt werden. Die Abdichtung erfolgt über Elastomerdichtungen . Die umfangreiche T-Modellreihe bietet verschiedene Ausführungen für vielfältige Anwendungsfälle. So stehen beispielsweise verschiedene tooltip_heightTS6 (Short) | T6 | TL6 (Long)thermische Längen und Druckstufen zur Verfügung. Alle Alfa-Laval-Wärmetauscher erfüllen dabei die Vorgaben der Druckgeräterichtlinie (PED 2014/68/EU).

Allgemeine Downloads:

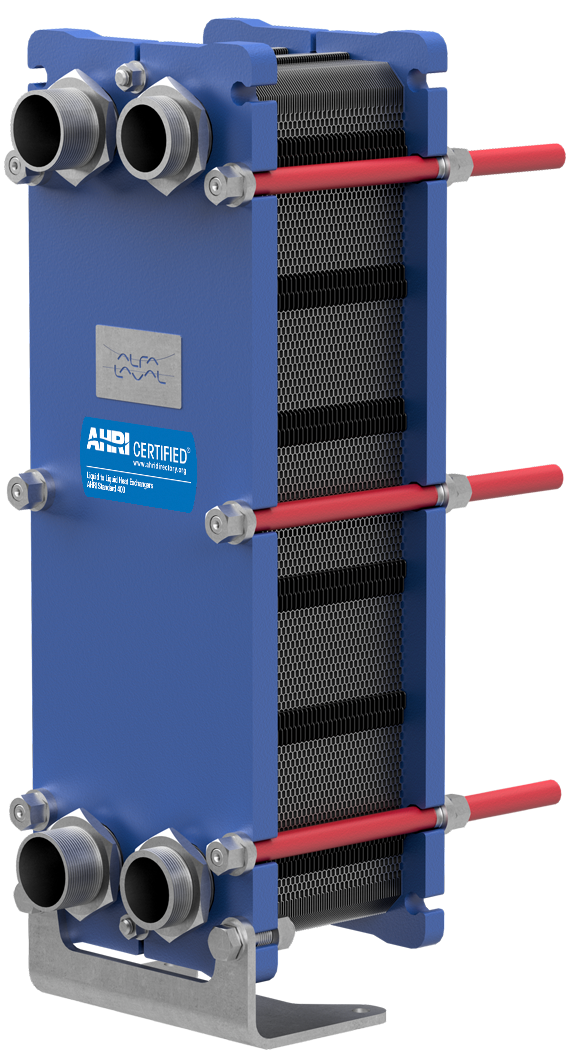

Gedichteter Alfa Laval Wärmetauscher vom Typ AlfaQ mit AHRI-Zertifizierung – vertrieben von Beltec GmbH für präzise Wärmeübertragung in HVAC- und Industrieanwendungen.

Alles auf einen Blick

Aktuelle gedichtete AlfaQ-Modelle im Überblick

In dieser Übersicht finden Sie die aktuellen AHRI-zertifizierten Wärmetauscher der AlfaQ-Serie. Verfügbar sind die jeweiligen Datenblätter, direkte Links zu den AHRI-Zertifikaten und – für ausgewählte Modelle – 3D-Zeichnungen im BIMobject-Portal:

Alfa Laval AHRI-Modell Datenblatt PDF AHRI-Zertifikate BIMobject

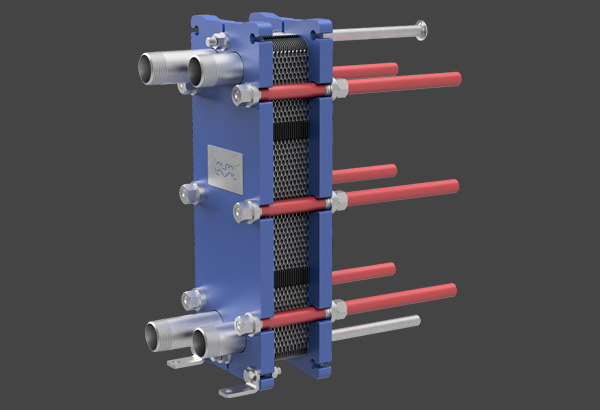

Alfa Laval img_alfaq_m3Basismodell: Alfa Laval M3AQ1 DE AQ1 AQ1

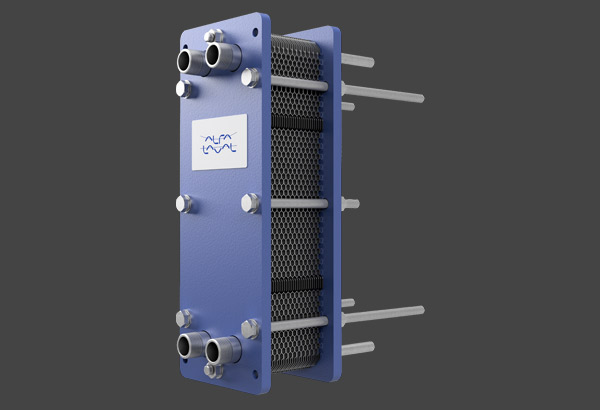

Alfa Laval img_alfaq_t2Basismodell: Alfa Laval T2AQ1A DE AQ1A(B) AQ1A

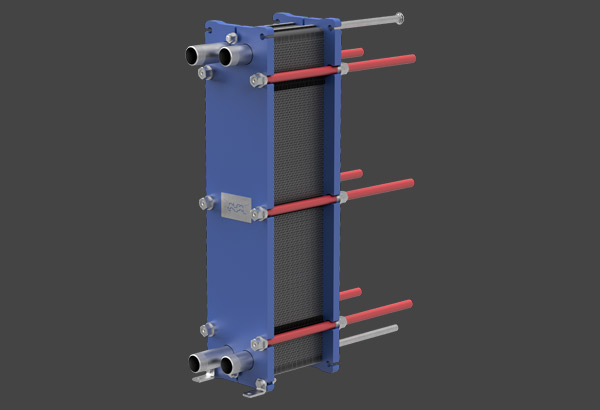

Alfa Laval img_alfaq_tl3Basismodell: Alfa Laval TL3AQ1L DE AQ1L(B) | AQ1LD | AQ1LP AQ1L

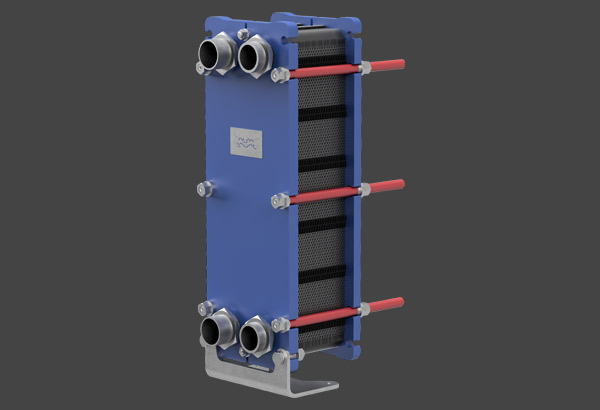

Alfa Laval img_alfaq_t5Basismodell: Alfa Laval T5AQ2A DE AQ2A(B) | AQ2AM AQ2A

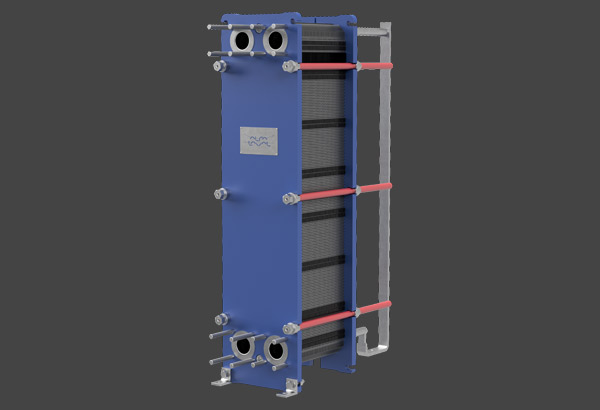

Alfa Laval img_alfaq_tl6Basismodell: Alfa Laval TL6AQ2L DE AQ2L AQ2L

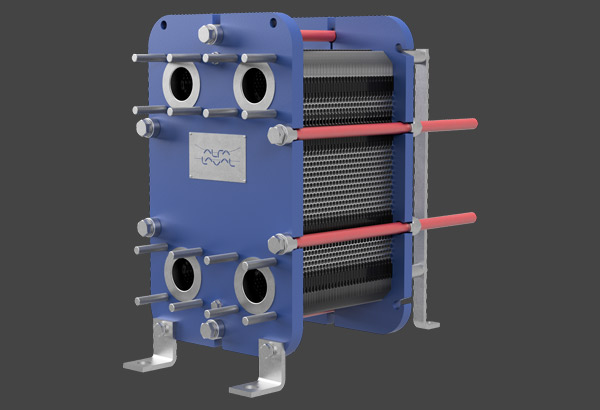

Alfa Laval img_alfaq_ts6Basismodell: Alfa Laval TS6AQ2S DE AQ2S AQ2S

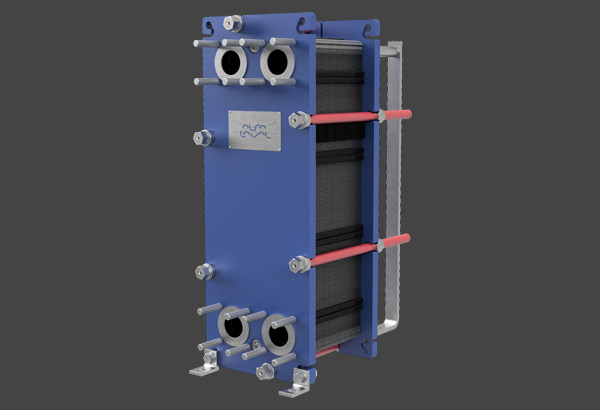

Alfa Laval img_alfaq_t6Basismodell: Alfa Laval T6AQ2T DE AQ2T-B | AQ2T-MDc | AQ2T-P AQ2T

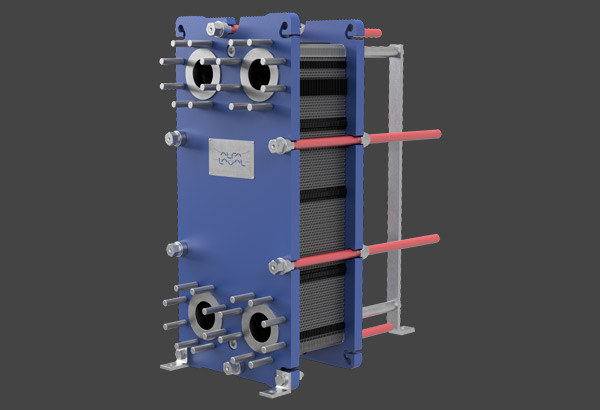

Alfa Laval img_alfaq_t8Basismodell: Alfa Laval T8AQ3 DE AQ3(B) | AQ3M AQ3

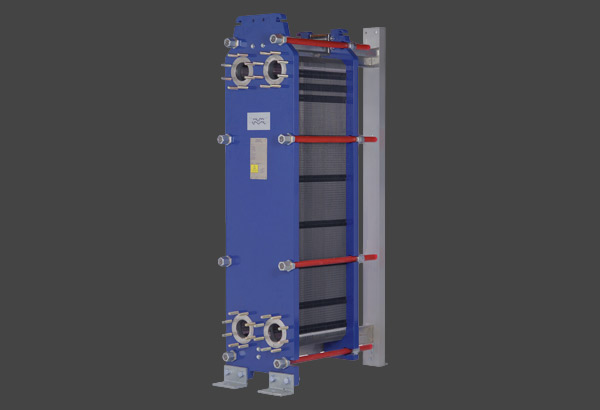

Alfa Laval img_alfaq_tl10Basismodell: Alfa Laval TL10AQ4L DE AQ4L(B) | AQ4LP AQ4L

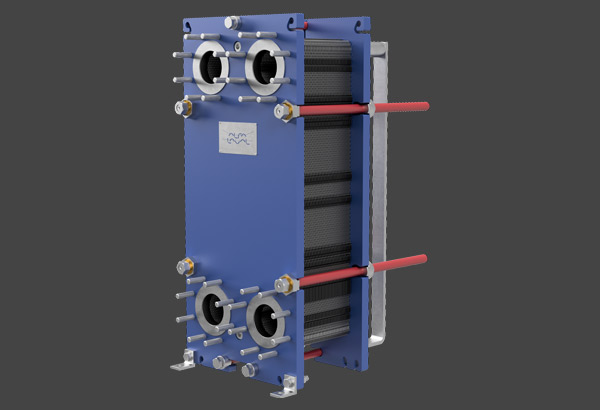

Alfa Laval img_alfaq_t10Basismodell: Alfa Laval T10AQ4T DE AQ4T-B | AQ4T-BDc | AQ4T-M AQ4T

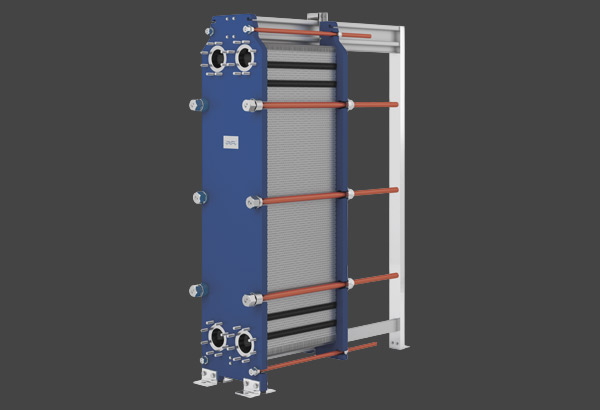

Alfa Laval img_alfaq_tl15Basismodell: Alfa Laval TL15AQ6L DE AQ6L AQ6L

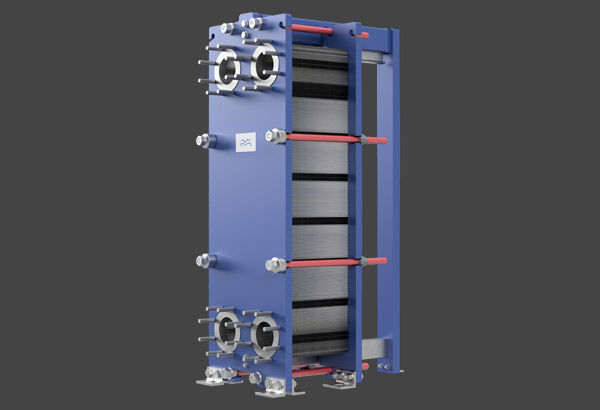

Alfa Laval img_alfaq_t15Basismodell: Alfa Laval T15AQ6T DE AQ6T-B | AQ6T-BDc | AQ6T-M /

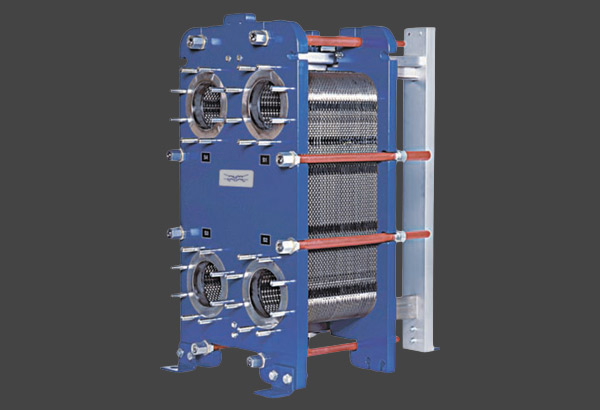

Alfa Laval img_alfaq_ts20Basismodell: Alfa Laval TS20AQ8S DE AQ8S AQ8S

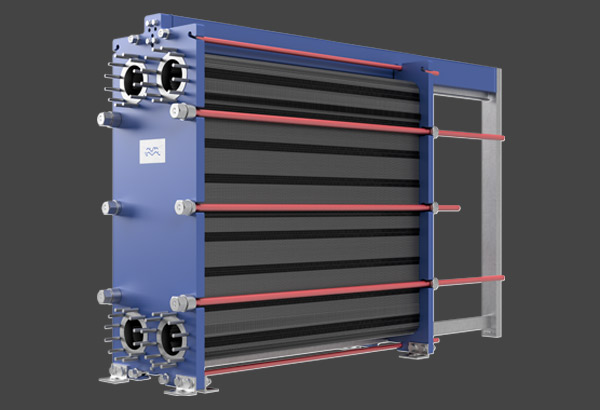

Alfa Laval img_alfaq_t21Basismodell: Alfa Laval T21AQ8T DE AQ8T-B | AQ8T-M | AQ8T-P /

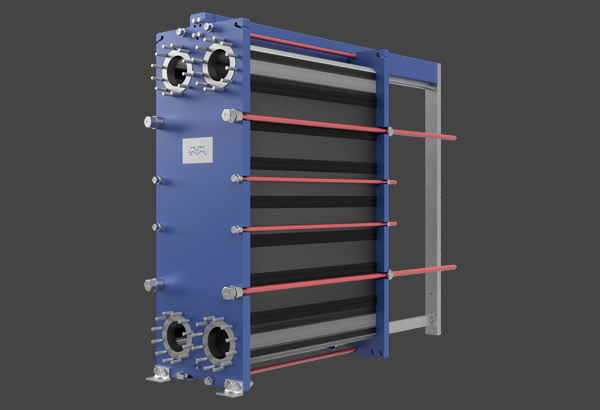

Alfa Laval img_alfaq_t25Basismodell: Alfa Laval T25AQ10T DE AQ10T-B | AQ10T-M | AQ10T-P AQ10T

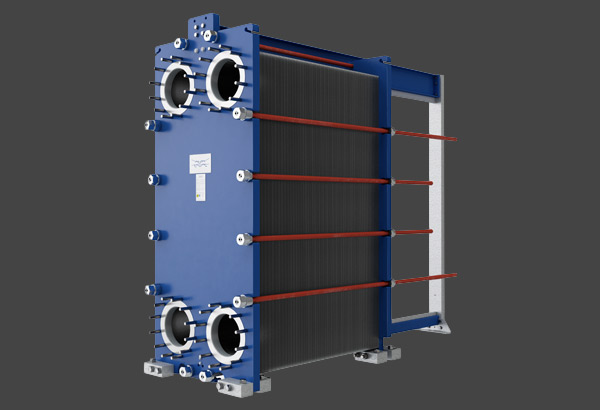

Alfa Laval img_alfaq_t35Basismodell: Alfa Laval T35AQ14 DE AQ14(P) /

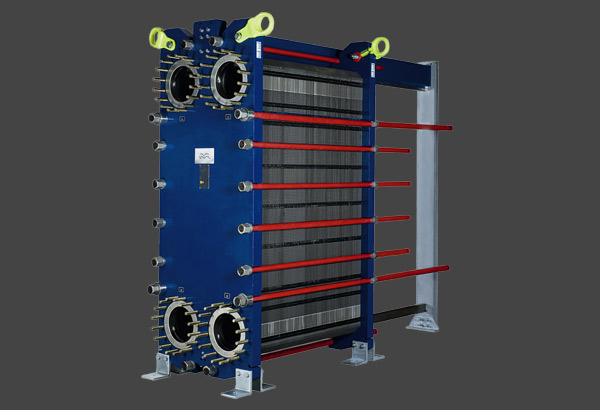

Alfa Laval img_alfaq_tl35Basismodell: Alfa Laval TL35AQ14L DE AQ14L AQ14L

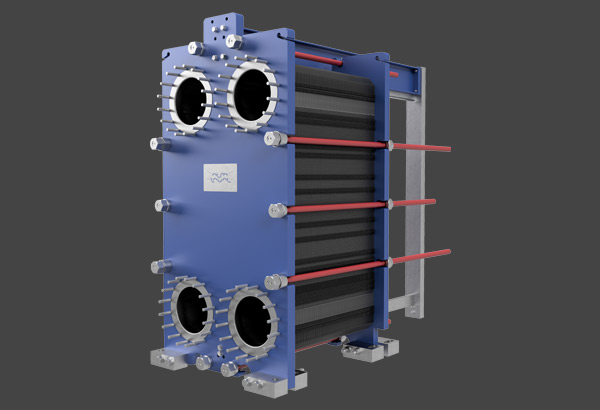

Alfa Laval img_alfaq_ts35Basismodell: Alfa Laval TS35AQ14S DE AQ14S(P) /
  • AHRI ermöglicht Ihnen eine kostenlose Verifizierung der Auslegung eines AHRI-zertifizierten Wärmetauschers. So erhalten Sie unabhängige Sicherheit und volle Transparenz für Ihre Investition. Das Formular (online oder als PDF) finden Sie hier .

AHRI

Zertifizierte Sicherheit

Die img_tooltip_ahriAir-Conditioning, Heating, and Refrigeration InstituteAHRI -Zertifizierung ermöglicht eine unabhängige Überprüfung und Bestätigung der Leistung. Geschraubte Alfa-Laval-Wärmetauscher der AlfaQ-Serie sind im AHRI-Programm "Liquid to Liquid Heat Exchangers (LLHE)" gelistet, das gedichtete Platten-Wärmeübertrager für Flüssig-zu-Flüssig-Anwendungen zertifiziert.

AHRI schafft damit Sicherheit und Transparenz – für Alfa Laval als Hersteller, für uns als deren Distributionspartner und für Sie als unseren B2B-Kunden. So entsteht in der HVAC-Branche Vertrauen, das auf überprüfbaren Fakten basiert.

AHRI-Zertifizierungssiegel für geschraubte Alfa Laval Wärmetauscher der AlfaQ-Serie – Beltec GmbH bietet zertifizierte Lösungen nach AHRI Standard 400 für Flüssig-zu-Flüssig-Anwendungen.

Mehr erfahren ...

ALFA LAVAL ALFAQ

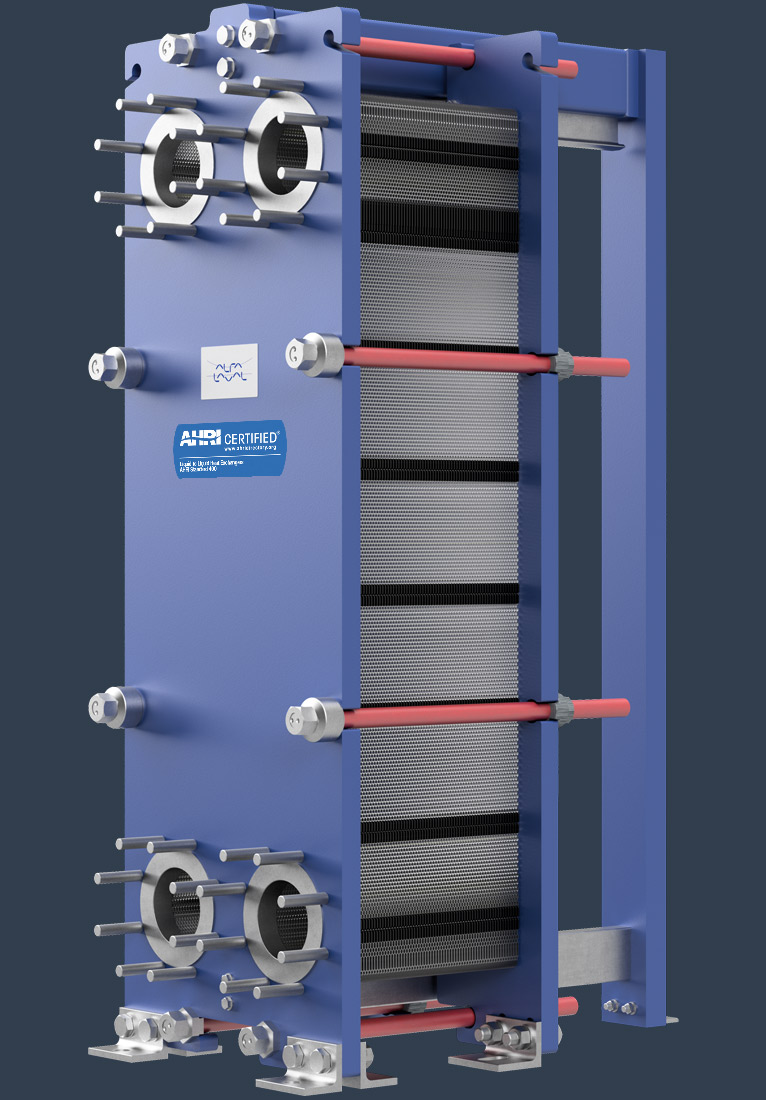

Vorteile geschraubter AlfaQ-Wärmetauscher

Seit Jahrzehnten gelten gedichtete Plattenwärmetauscher als Standard in zahlreichen Branchen. Doch die Herausforderungen von heute – steigende Energiekosten, Nachhaltigkeitsziele, komplexe Prozesse – machen deutlich: Wer sich mit „gut genug“ zufriedengibt, riskiert Stillstand und steigende Betriebskosten. Alfa Laval setzt deshalb auf konsequente Qualitätsführerschaft und liefert mit der neuen Generation von Wärmetauschern genau das, was Betreiber heute brauchen: Effizienz, Zuverlässigkeit und Wartungsfreundlichkeit:

  • FlexFlow™-Plattendesign

Asymmetrische Strömungskanäle bei Anwendungen mit tooltip_asymmetrieasymmetrisch | symmetrischasymmetrischen Volumenströmen - ideale Druckverluste, reduzierte Verschmutzung.

  • CurveFlow™-Verteilfläche

Gleichmäßige Medienverteilung, Vermeidung von Totzonen, höhere Wärmeübertragung und längere Betriebszeiten ohne Reinigung.

  • ClipGrip™-Dichtungen

Fester Sitz, schnelle Montage, längere Lebensdauer von Platten und Dichtungen.

  • Bearing Boxes

Müheloses Öffnen und Schließen auch bei großen Geräten, ohne Spezialwerkzeug.

Anschlussdimensionen:

von 1¼"-Außengewinde bis zu Flansch DN500.

Zubehör:

Anschlussauskleidungen, Spritzschutzbleche, Wärme- und Kältedämmungen* mit Auffangwanne, um Schwitzwasser aufzufangen und abzuleiten (*modellabhängig)

  • Fünf-Punkte-Aufhängung

Optimale Plattenausrichtung beim Öffnen und Schließen: kein seitliches Verrutschen, keine gequetschten Dichtungen, minimiertes Leckagerisiko.

  • OmegaPort™-Öffnungen

Optimiertes Design der Einlässe: Mehr Druckverlust über die Platten anstatt in den Anschlüssen. Minimierung von Verschmutzungen.

  • Single-Step Pressing-Verfahren

Jede Platte entsteht in nur einem präzisen Presshub – anders als bei vielen Herstellern. So werden Materialschwächen, Spannungspunkte und ungleichmäßige Dicken vermieden. Das Ergebnis sind Platten mit gleichmäßiger Stärke, maximaler Festigkeit und hoher Betriebssicherheit.

Gedichtete Wärmetauscher von Alfa Laval

Funktionsweise eines Wärmetauschers

Allgemein formuliert, handelt es sich bei einem Wärmeübertrager um ein Gerät zur Übertragung von Wärmeenergie zwischen zwei Medien, ohne dass sich diese vermischen. Eine solche indirekte Wärmeübertragung erfolgt mithilfe einer vom Anwendungsfall abhängigen Anzahl an profilierten metallischen Platten, die zu einer kompakten Einheit, dem Plattenpaket, verbunden werden. Zwischen den einzelnen Platten entstehen Kanäle, in die die beiden Medien über die Anschlüsse geleitet und wechselseitig hindurchgeführt werden. In der Regel fließen die Medien parallel im img_design_counterflow= in entgegengesetzter RichtungGegenstrom aneinander vorbei und werden dabei durch die Plattenprägung in Turbulenzen versetzt. Dies ermöglicht einen hohen Wirkungsgrad bei kompakter Bauweise. Typische Einsatzbereiche für Wärmeübertrager sind Prozesse zum Erwärmen und Kühlanwendungen .

Geschraubte bzw. gedichtete Wärmetauscher bestehen aus einem Plattenpaket, das durch Spannschrauben zwischen einer festen Anschlussplatte und einer beweglichen Druckplatte gehalten wird. Elastomerdichtungen sorgen dabei für eine zuverlässige Abdichtung. Zudem lässt sich der gedichtete Wärmetauscher öffnen – ein klarer Vorteil für einfache Wartung und die flexible Anpassung der Plattenzahl.

Ihr direkter Weg zum Wärmetauscher

Sie planen den Einsatz eines Alfa Laval Wärmetauschers und benötigen ein Angebot?

Ob kupfergelötet, gedichtet oder Voll-Edelstahl – wir sind Ihr direkter Ansprechpartner für alle Alfa-Laval-Wärmetauscher. Als offizieller Vertriebspartner der "Alfa Laval Energy Division" übernehmen wir für Sie die komplette Kette: von der Anfrage über die Auslegung bis zu Angebot, Kauf und Lieferung. Das reduziert Ihren Aufwand, senkt Kosten und gibt Ihnen die Sicherheit, jederzeit die passende Lösung zu erhalten. AHRI-zertifizierte Modelle bieten dabei zusätzliche Transparenz im Angebotsvergleich – doch unabhängig vom Zertifikat gilt: Jede Auslegung folgt unseren hohen Qualitätsstandards und führt Sie zuverlässig ans Ziel.
